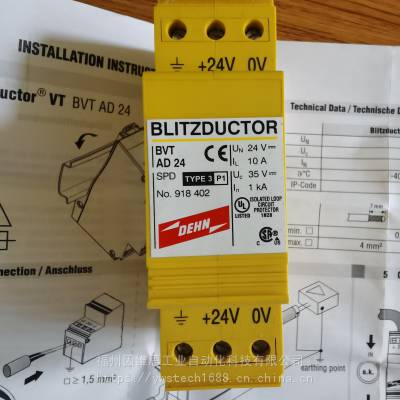

BVT AVD 24 电涌保护器
用于PLC的EMC防护
SPD 分类：Type 3 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
特别适用于西门子SPS保护
螺丝端子，2极，1.5模宽度
标称直流电压 : 24 V
直流持续工作电压 : 35 V
标称电流 (80 °C) : 10 A
C2 总标称放电电流 (8/20 ?s): 2 kA

制造商： DEHN
型号: BVT AVD 24
货号: 918422
